○代表部の地質解析断面図
No.4 (23〜26m)
林道急崖斜面調査
| 技術業務 | 解析業務 |
|
|
| 地質状況・崩壊機構 | |
| 高さ80mに及ぶ急崖斜面では、上部の崩壊が進行し、急崖の安定対策工の設計・施工が緊急とされていた。急崖上部はVp＝1.0〜1.5km／secの低速度岩盤と解析され、ボーリング調査により、約７m区間の空洞が岩盤内部に確認された。ボアホールカメラによる割れ目の観測により、岩盤の開口ゆるみ、トップリング性の変状が解析された。 | |
|

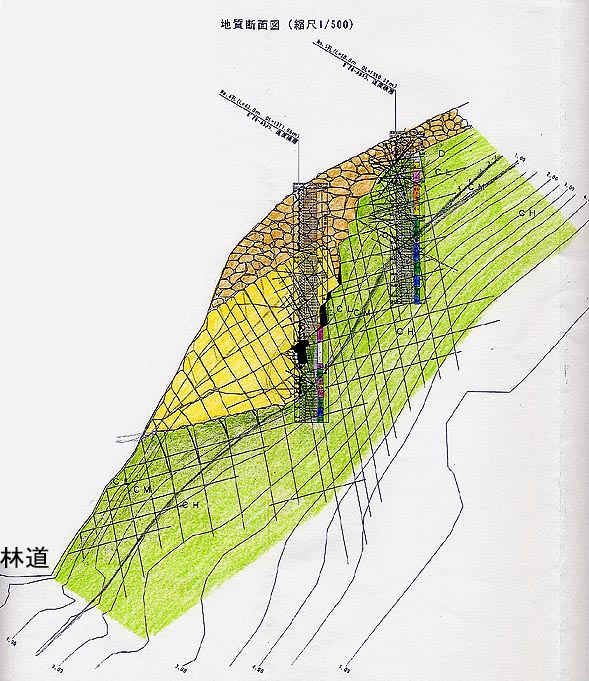

○代表部の地質解析断面図 |

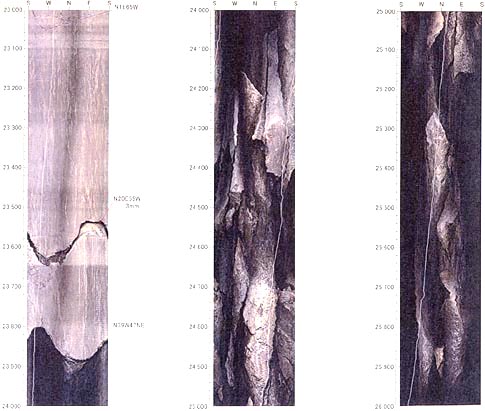

| ○ボアホールカメラ空洞部 No.4 (23〜26m) |
|
|
|

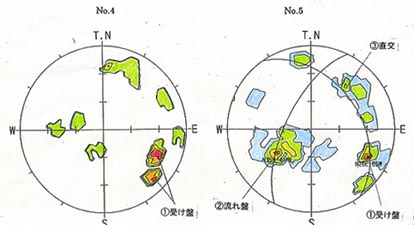

| ○開口亀裂シュミットネット撮影図 |
 |
